Kippschalterschutz
SCHUTZ FÜR HEBELSCHALTER
Diese Kappen oder Schutzkappen wurden speziell zum Schutz aller Arten von Hebelschaltern entwickelt. Dies sind EIN/AUS-Schalter, 3 Positionen oder sogarLeistungsschalter. Es gibt zwei Arten von Konfigurationen für diese Kippschalterschutzvorrichtungen. Konfiguration A oder B deckt den gesamten Hebel ab und Konfiguration C oder D stoppt an der Basis des Hebels. Diese zweite Konfiguration wird verwendet, wenn es sich um einen kundenspezifischen Hebel handelt, der nicht zu Standardkonfigurationen passt.
BESONDERE EIGENSCHAFTEN DES SCHUTZES FÜR HEBELSCHALTER
Dichtungsschutzvorrichtungen dienen zum Schutz aller Arten von Kippschaltern. Sie passen sich der Höhe und dem Durchmesser des Hebels an.
Der Teil zwischen der Befestigung (Mutter) und der Oberseite der Kappe ist so konzipiert, dass er die für die Aktivierung des Schalters erforderliche Flexibilität bietet.
Bei geöffneter Schutzhaube wird die Basis des Schalthebels durch die Kappe zusammengedrückt.
Offene Kappen sind in der folgenden Tabelle mit den Ausführungen C und D gekennzeichnet
In der folgenden Tabelle sind alle möglichen Konfigurationen für Kappen/Schutzvorrichtungen für Kippschalter aufgeführt.
| Referenz | Faden | Nicht | Design | Basisbreite | Maximaler Durchmesser des Hebels | Höhe | Material | Härtegrad |
|---|---|---|---|---|---|---|---|---|

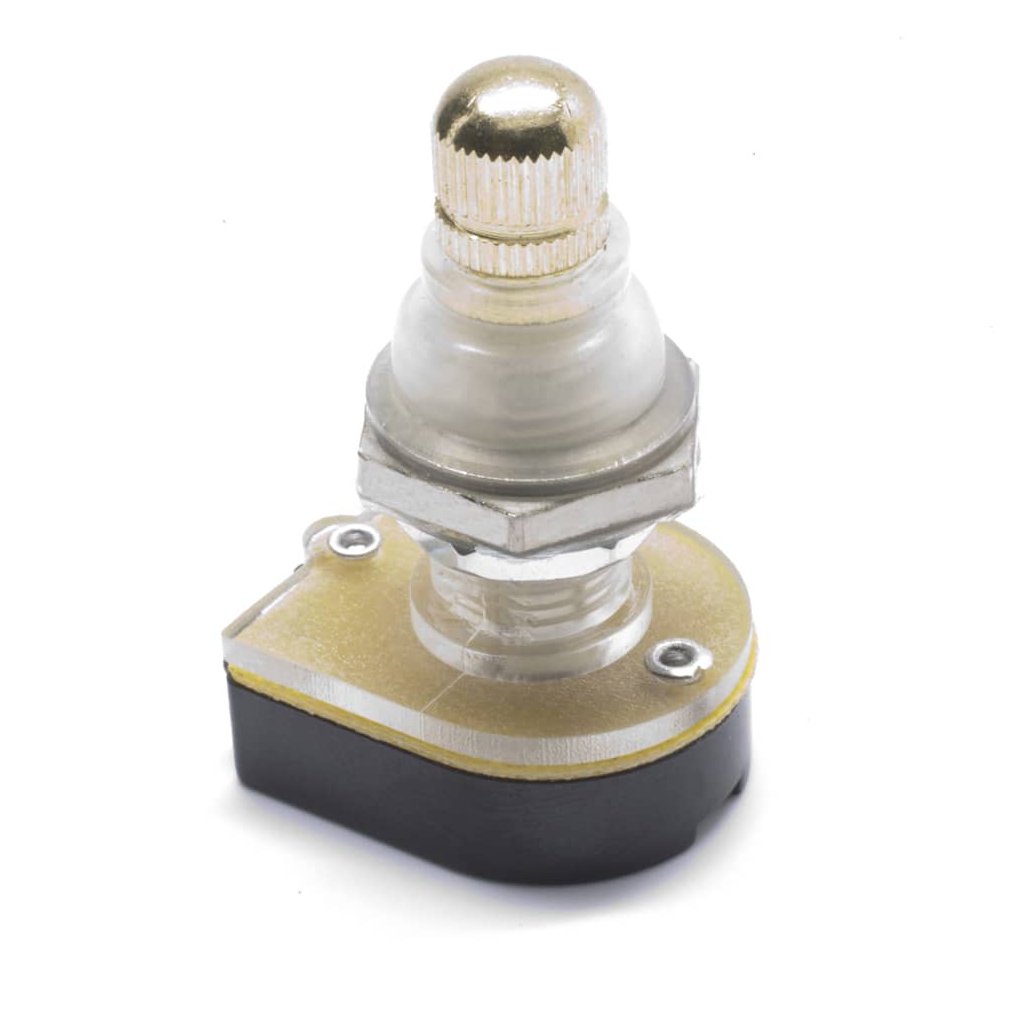

| OP716 | UNC | 7/16-28 UNEF-2B | D | .625H | 0,250 Zoll | 0,55 Zoll | Silikon AA-59588 | 50 |
| OP715 | UNC | 15/32-32 UNS-2B | D | .625H | 0,250 Zoll | 0,55 Zoll | Silikon AA-59588 | 50 |
| OP717 | UNC | 7/16-32 UN-2B | D | .625H | 0,250 Zoll | 0,55 Zoll | Silikon AA-59588 | 50 |
| TH601 | UNC | 15/32-32 UNS-2B | C | .625H | 0,100" | 0,412" | Silikon AA-59588 | 50 |
| TH602 | UNC | 1/4-40 UNS-2B | C | .375H | 0,125 Zoll | 0,260 Zoll | Silikon AA-59588 | 50 |
| TH603 | UNC | 15/32-32 UNS-2B | B | .625H | 0,219" | 0,85 Zoll | Silikon AA-59588 | 50 |
| TH604 | Metrisch | M12 x 1,00 | C | .625H | 0,100" | 0,412" | Silikon AA-59588 | 50 |
| TH605 | UNC | 1/4-40 UNS-2B | A | .375H | 0,071 Zoll | 0,500" | Silikon AA-59588 | 50 |
| TH606 | UNC | 15/32-32 UNS-2B | A | .625H | 0,219" | 0,885" | Silikon AA-59588 | 50 |
| TH607 | UNC | 15/32-32 UNS-2B | A | .625H | 0,219" | 1,09" | Silikon AA-59588 | 50 |

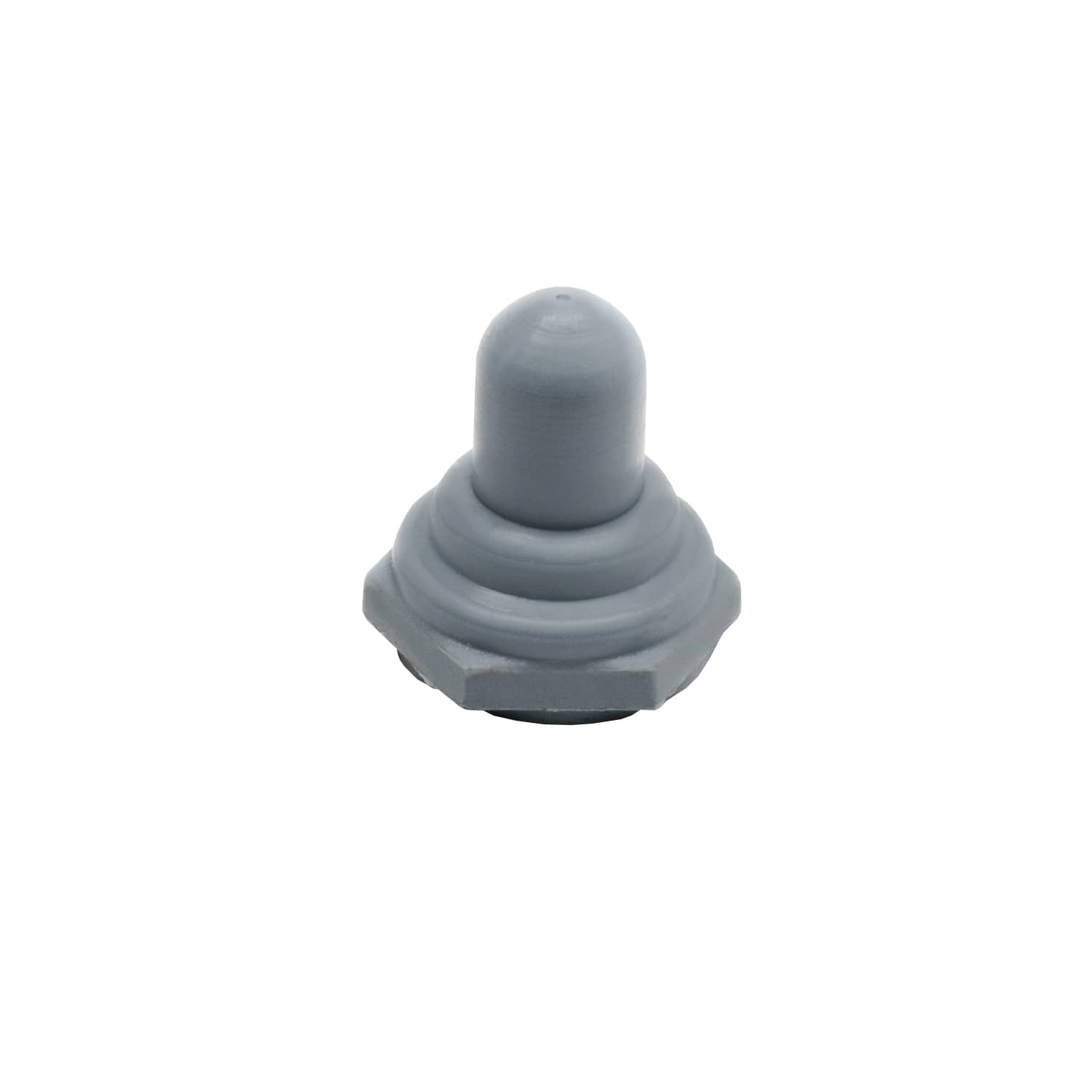

| TH608 | UNC | 15/32-32 UNS-2B | A | .625H | 0,204 Zoll | 0,745 Zoll | Silikon AA-59588 | 50 |
| TH609 | UNC | 15/32-32 UNS-2B | A | .625H | 0,219" | 0,945 Zoll | Silikon AA-59588 | 50 |
| TH610 | Metrisch | M12 x 1,00 | A | .625H | 0,219" | 0,945 Zoll | Silikon AA-59588 | 50 |
| TH611 | Metrisch | M12 x 1,00 | A | .625H | 0,219" | 0,885" | Silikon AA-59588 | 50 |
| TH612 | UNC | 15/32-32 UNS-2B | A | .625H | 0,400" | 1,3 Zoll | Silikon AA-59588 | 50 |
| TH613 | Metrisch | M12 x 0,75 | A | .625H | 0,219" | 0,945 Zoll | Silikon AA-59588 | 50 |
| TH614 | UNC | 1/4-32 UNEF-2B | A | .375H | 0,071 Zoll | 0,500" | Silikon AA-59588 | 50 |
| TH615 | UNC | 7/16-32 UN-2B | C | .625H | 0,240 Zoll | 0,412" | Silikon AA-59588 | 50 |
| TH616 | UNC | 7/16-32 UN-2B | A | .625H | 0,219" | 0,885" | Silikon AA-59588 | 50 |
| TH617 | Metrisch | M12 x 0,75 | A | .625H | 0,219" | 0,885" | Silikon AA-59588 | 50 |

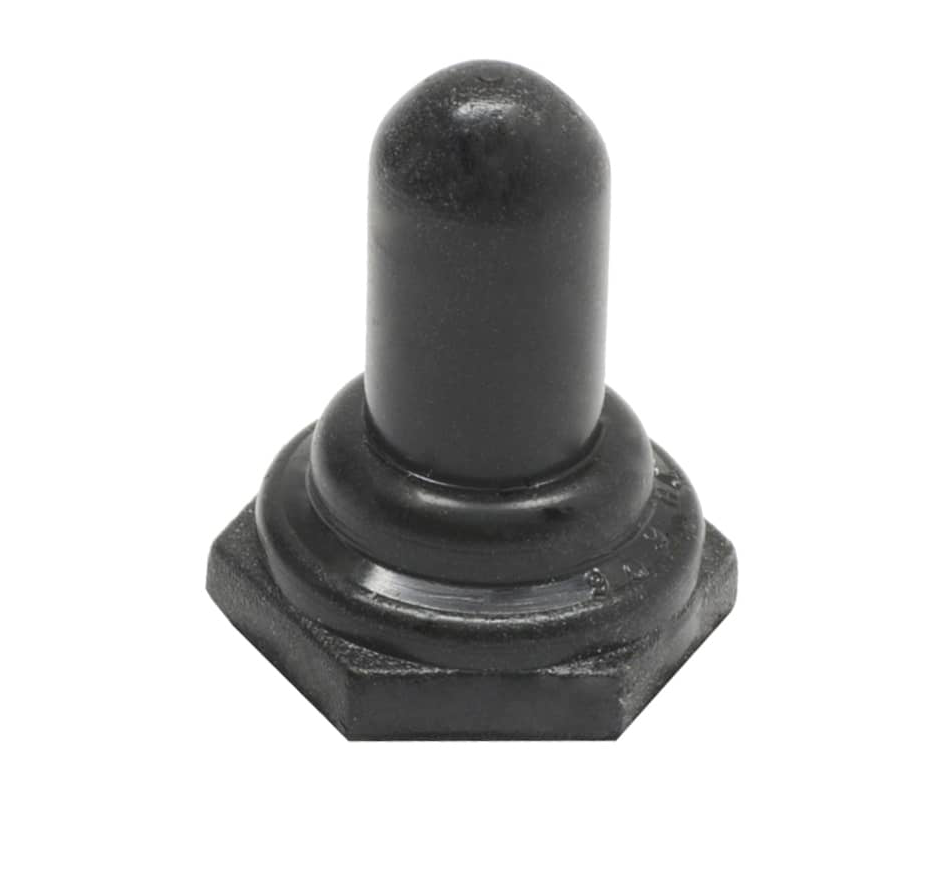

| TH618 | UNC | 1/2-32 UNS-2B | A | .625H | 0,219" | 0,885" | Silikon AA-59588 | 50 |
| TH619 | UNC | 1/2-32 UNS-2B | C | .625H | 0,240 Zoll | 0,412" | Silikon AA-59588 | 50 |
| TH622 | UNC | 15/32-32 UNS-2B | A | .625H | 0,300" | 1,16 Zoll | Silikon AA-59588 | 50 |

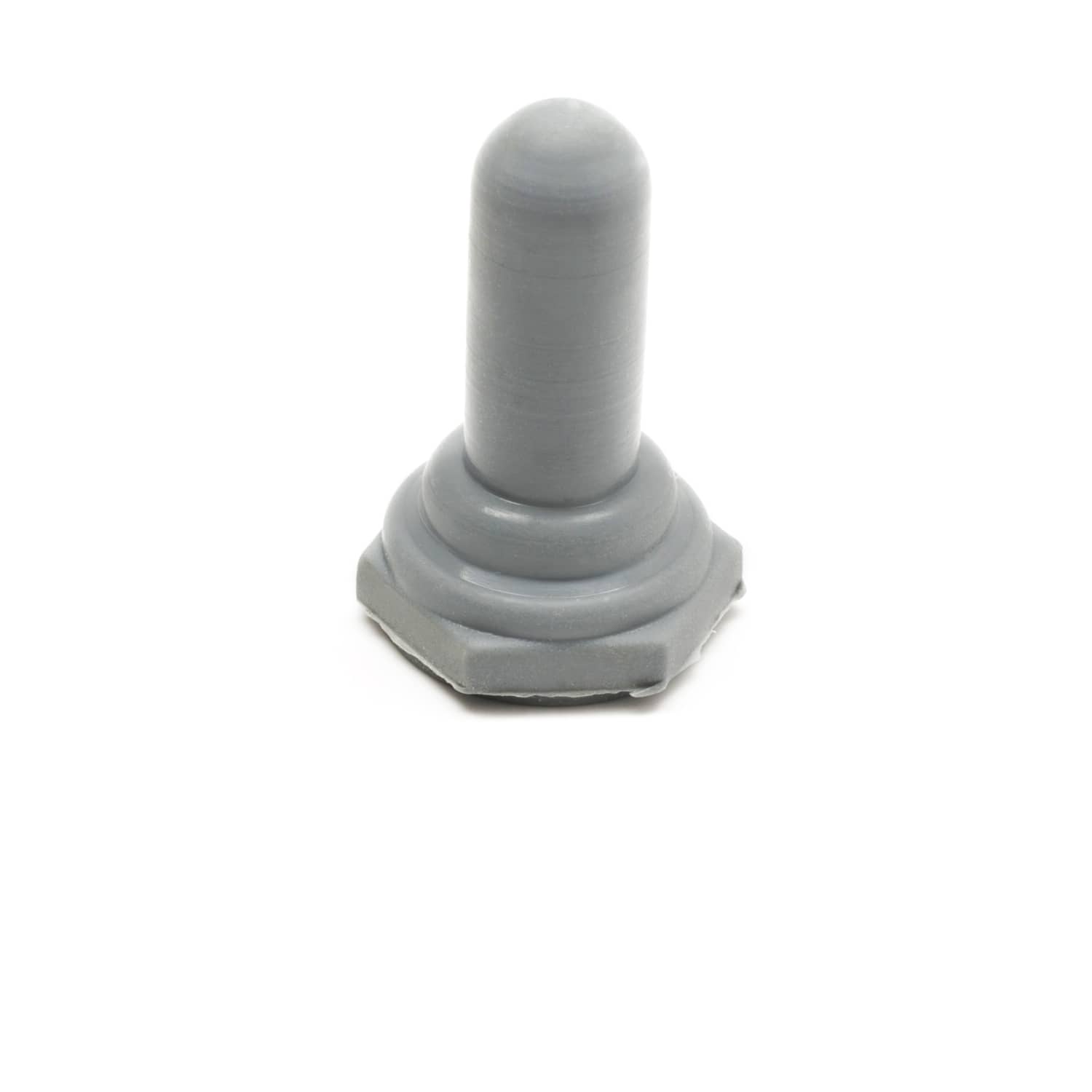

| TH624 | UNC | 1/2-32 UNS-2B | A | .625H | 0,219" | 1,09" | Silikon AA-59588 | 50 |
| TH627 | UNC | 1/4-40 UNS-2B | A | 0,375H | 0,118 Zoll | 0,665 Zoll | Silikon AA-59588 | 50 |
| TH628 | UNC | 10-48 UNS-2B | C | 0,323H | 0,037 Zoll | 0,228 Zoll | Silikon AA-59588 | 50 |
| TH625 | UNC | 15/32-32 UNS-2B | A | 0,625 H | 0,256 Zoll | 0,885" | Silikonkautschuk entspricht AA-59588, GR 62 | 50 |
| TH626 | Metrisch | M12 x 0,75 | A | 0,625 H | 0,219" | 1,09" | Silikonkautschuk entspricht AA-59588, GR 62 | 50 |
