Protectores de interruptor de palanca
PROTECCIONES PARA INTERRUPTORES DE PALANCA
Estas tapas o protecciones están especialmente diseñadas para proteger todo tipo de interruptores de palanca. Estos son interruptores ON/OFF, de 3 posiciones o inclusorompedores de circuito. Hay dos tipos de configuraciones para estos protectores de interruptores de palanca. La configuración A o B cubre toda la palanca y la configuración C o D se detiene en la base de la palanca. Esta segunda configuración se utiliza cuando se trata de una palanca personalizada que no se ajusta a configuraciones estándar.
CARACTERÍSTICAS ESPECIALES DE PROTECCIONES PARA INTERRUPTORES DE PALANCA
Los protectores de sello están diseñados para proteger todo tipo de interruptores de palanca. Se adaptan según la altura y diámetro de la palanca.
La parte entre la fijación (tuerca) y la parte superior de la tapa está diseñada para proporcionar la flexibilidad necesaria para activar el interruptor.
En el caso de una protección abierta, la base de la palanca del interruptor queda comprimida por la tapa.
Las tapas abiertas se identifican en la siguiente tabla con los diseños C y D.
La siguiente tabla enumera todas las configuraciones posibles para tapas/protecciones para interruptores de palanca.
| Referencia | Hilo | No | Diseño | Ancho base | Diámetro máximo de la palanca | Altura | Material | Durómetro |
|---|---|---|---|---|---|---|---|---|

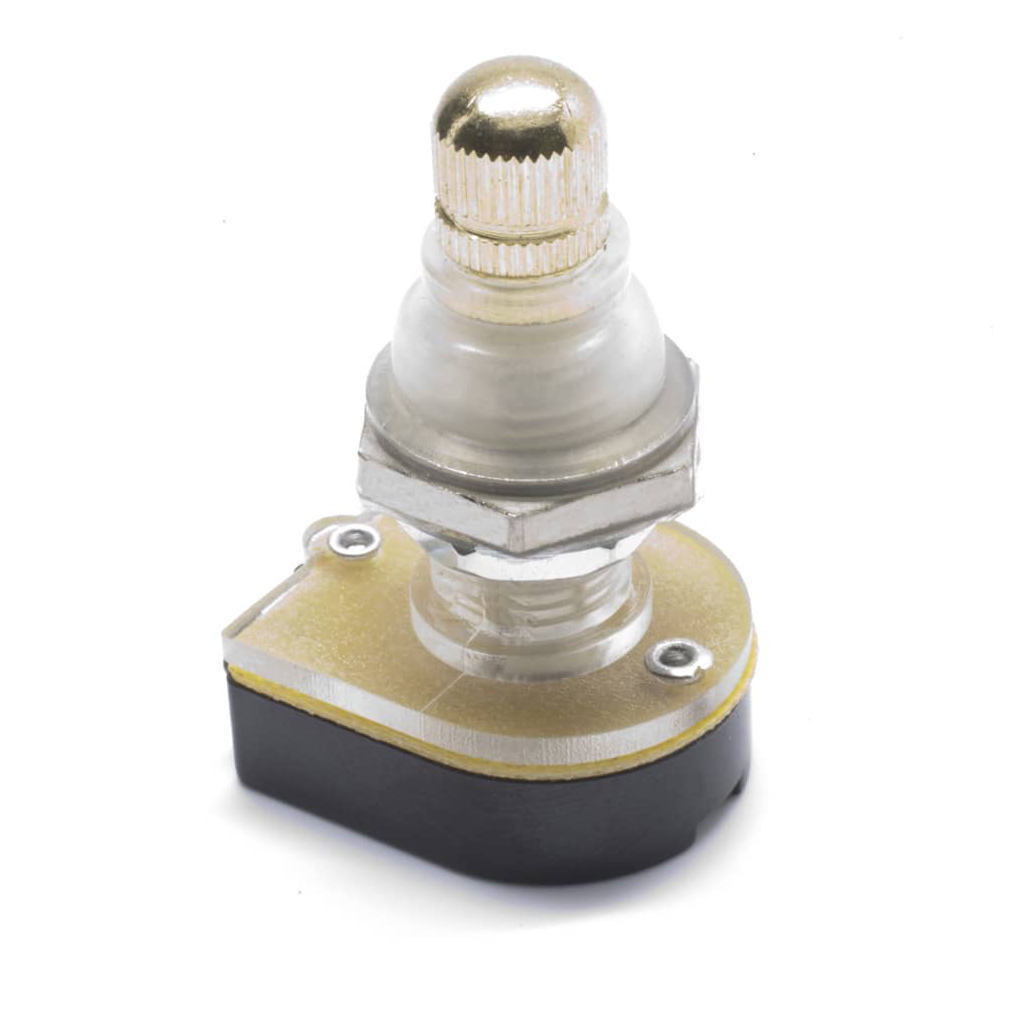

| OP716 | UNC | 16/7-28 FENU-2B | D | .625H | 0,250" | 0,55" | Silicona AA-59588 | 50 |
| OP715 | UNC | 15/32-32 Estados Unidos-2B | D | .625H | 0,250" | 0,55" | Silicona AA-59588 | 50 |
| OP717 | UNC | 7/16-32 ONU-2B | D | .625H | 0,250" | 0,55" | Silicona AA-59588 | 50 |
| TH601 | UNC | 15/32-32 Estados Unidos-2B | C | .625H | 0,100" | 0,412" | Silicona AA-59588 | 50 |
| TH602 | UNC | 1/4-40 Estados Unidos-2B | C | .375H | 0,125" | 0,260" | Silicona AA-59588 | 50 |
| TH603 | UNC | 15/32-32 Estados Unidos-2B | B | .625H | 0,219" | 0,85" | Silicona AA-59588 | 50 |
| TH604 | Métrico | M12 x 1,00 | C | .625H | 0,100" | 0,412" | Silicona AA-59588 | 50 |
| TH605 | UNC | 1/4-40 Estados Unidos-2B | A | .375H | 0,071" | 0.500" | Silicona AA-59588 | 50 |
| TH606 | UNC | 15/32-32 Estados Unidos-2B | A | .625H | 0,219" | 0,885" | Silicona AA-59588 | 50 |
| TH607 | UNC | 15/32-32 Estados Unidos-2B | A | .625H | 0,219" | 1,09" | Silicona AA-59588 | 50 |

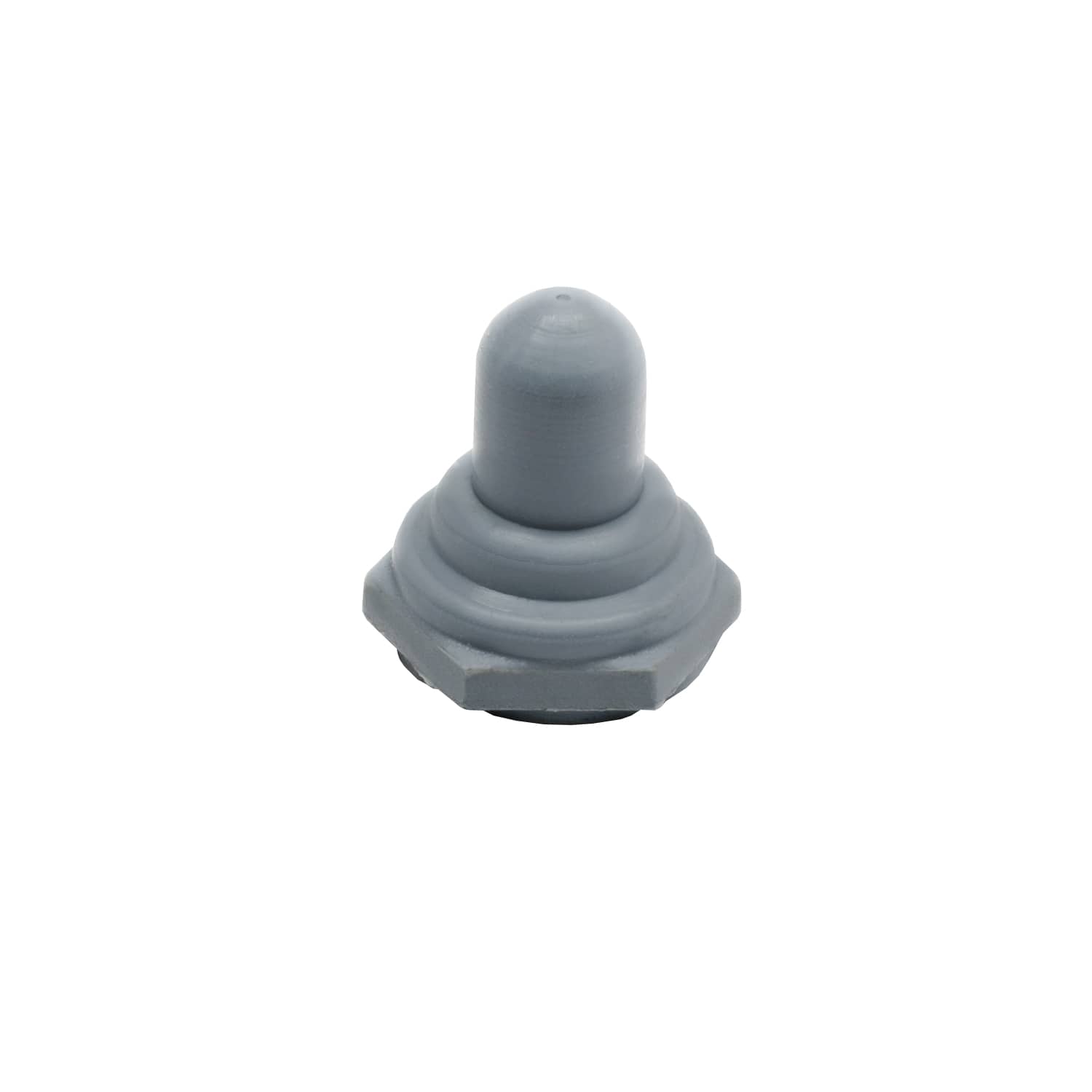

| TH608 | UNC | 15/32-32 Estados Unidos-2B | A | .625H | 0,204" | 0,745" | Silicona AA-59588 | 50 |
| TH609 | UNC | 15/32-32 Estados Unidos-2B | A | .625H | 0,219" | 0,945" | Silicona AA-59588 | 50 |
| TH610 | Métrico | M12 x 1,00 | A | .625H | 0,219" | 0,945" | Silicona AA-59588 | 50 |
| TH611 | Métrico | M12 x 1,00 | A | .625H | 0,219" | 0,885" | Silicona AA-59588 | 50 |
| TH612 | UNC | 15/32-32 Estados Unidos-2B | A | .625H | 0.400" | 1,3" | Silicona AA-59588 | 50 |
| TH613 | Métrico | M12 X 0,75 | A | .625H | 0,219" | 0,945" | Silicona AA-59588 | 50 |
| TH614 | UNC | 1/4-32 UNEF-2B | A | .375H | 0,071" | 0.500" | Silicona AA-59588 | 50 |
| TH615 | UNC | 7/16-32 ONU-2B | C | .625H | 0,240" | 0,412" | Silicona AA-59588 | 50 |
| TH616 | UNC | 7/16-32 ONU-2B | A | .625H | 0,219" | 0,885" | Silicona AA-59588 | 50 |
| TH617 | Métrico | M12 X 0,75 | A | .625H | 0,219" | 0,885" | Silicona AA-59588 | 50 |

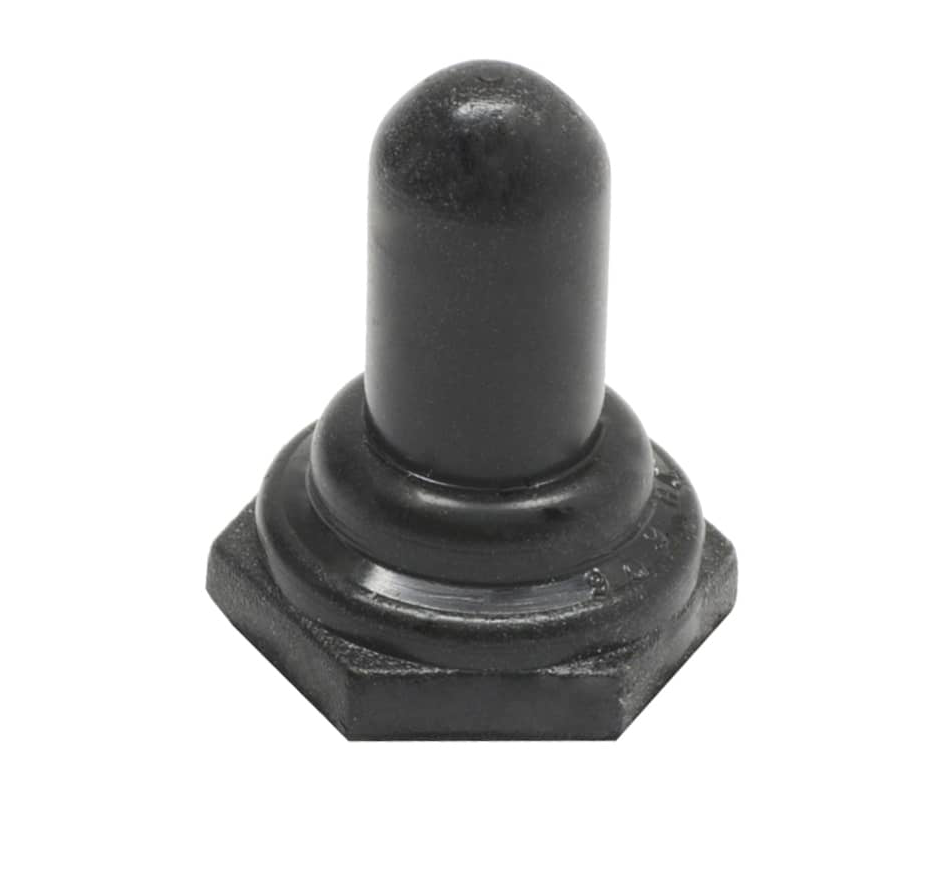

| TH618 | UNC | 1/2-32 Estados Unidos-2B | A | .625H | 0,219" | 0,885" | Silicona AA-59588 | 50 |
| TH619 | UNC | 1/2-32 Estados Unidos-2B | C | .625H | 0,240" | 0,412" | Silicona AA-59588 | 50 |
| TH622 | UNC | 15/32-32 Estados Unidos-2B | A | .625H | 0.300" | 1,16" | Silicona AA-59588 | 50 |

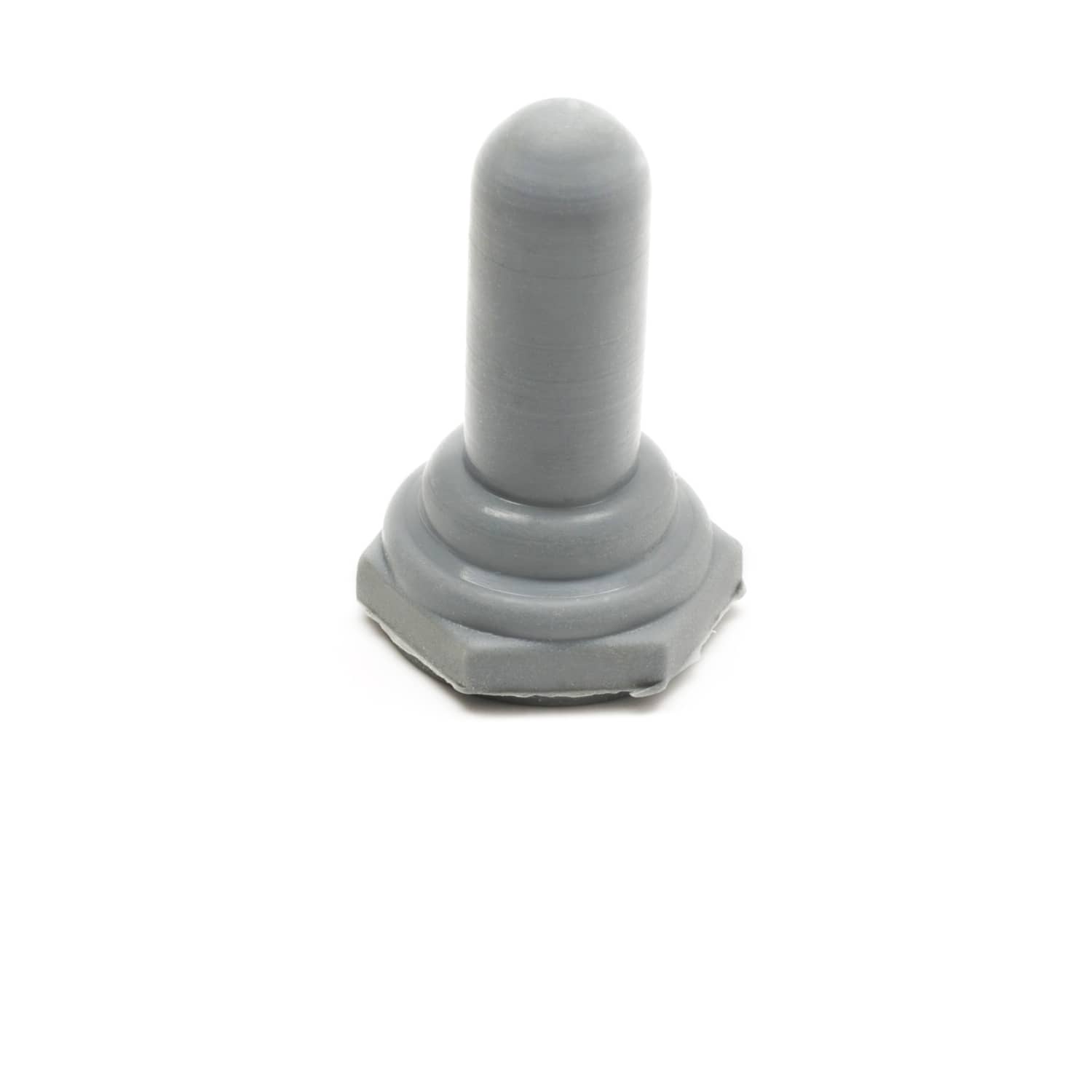

| TH624 | UNC | 1/2-32 Estados Unidos-2B | A | .625H | 0,219" | 1,09" | Silicona AA-59588 | 50 |
| TH627 | UNC | 1/4-40 Estados Unidos-2B | A | 0,375H | 0,118" | 0,665" | Silicona AA-59588 | 50 |
| TH628 | UNC | 10-48 Estados Unidos-2B | C | 0.323H | 0,037" | 0,228" | Silicona AA-59588 | 50 |
| TH625 | UNC | 15/32-32 Estados Unidos-2B | A | 0.625H | 0,256" | 0,885" | El caucho de silicona cumple con AA-59588, GR 62 | 50 |
| TH626 | Métrico | M12 X 0,75 | A | 0.625H | 0,219" | 1,09" | El caucho de silicona cumple con AA-59588, GR 62 | 50 |
