Tuimelschakelaarbeschermers
BESCHERMINGEN VOOR HENDELSCHAKELAARS
Deze doppen of beschermingen zijn speciaal ontworpen om alle soorten hendelschakelaars te beschermen. Dit zijn AAN/UIT schakelaars, 3 standen of zelfsstroomonderbrekers. Er zijn twee soorten configuraties voor deze tuimelschakelaarbeschermers. Configuratie A of B bedekt de gehele hendel en configuratie C of D stopt aan de onderkant van de hendel. Deze tweede configuratie wordt gebruikt als het een aangepaste hendel is die niet in standaardconfiguraties past.
SPECIALE EIGENSCHAPPEN VAN BESCHERMINGEN VOOR HENDELSCHAKELAARS
Afdichtingsbeschermers zijn ontworpen om alle soorten tuimelschakelaars te beschermen. Ze passen zich aan de hoogte en diameter van de hendel aan.
Het gedeelte tussen de bevestiging (moer) en de bovenkant van de dop is ontworpen om de flexibiliteit te bieden die nodig is voor het activeren van de schakelaar.
Bij een open afscherming wordt de onderkant van de schakelhendel door de kap samengedrukt.
Open kappen worden in de onderstaande tabel geïdentificeerd met de ontwerpen C en D
In de onderstaande tabel staan alle mogelijke configuraties voor kappen/beveiligingen voor tuimelschakelaars vermeld.
| Referentie | Draad | Niet | Ontwerp | Basisbreedte | Maximale diameter van de hendel | Hoogte | Materiaal | Durometer |
|---|---|---|---|---|---|---|---|---|

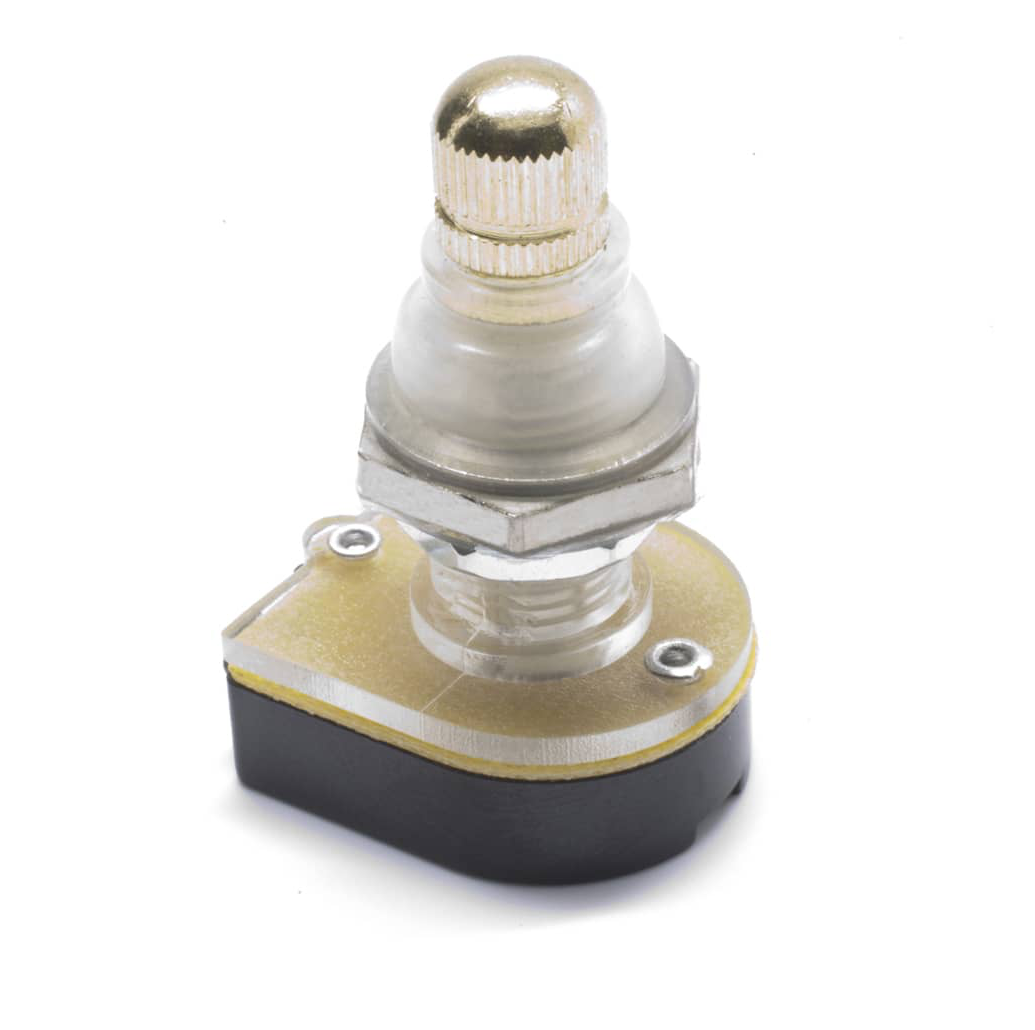

| OP716 | UNC | 7/16-28 UNEF-2B | D | .625H | 0,250" | 0,55" | Siliconen AA-59588 | 50 |
| OP715 | UNC | 15/32-32 US-2B | D | .625H | 0,250" | 0,55" | Siliconen AA-59588 | 50 |
| OP717 | UNC | 7/16-32 VN-2B | D | .625H | 0,250" | 0,55" | Siliconen AA-59588 | 50 |
| TH601 | UNC | 15/32-32 US-2B | C | .625H | 0,100" | 0,412" | Siliconen AA-59588 | 50 |
| TH602 | UNC | 1/4-40 US-2B | C | .375H | 0,125" | 0,260" | Siliconen AA-59588 | 50 |
| TH603 | UNC | 15/32-32 US-2B | B | .625H | 0,219" | 0,85" | Siliconen AA-59588 | 50 |
| TH604 | Metriek | M12 x 1,00 | C | .625H | 0,100" | 0,412" | Siliconen AA-59588 | 50 |
| TH605 | UNC | 1/4-40 US-2B | A | .375H | 0,071" | 0,500" | Siliconen AA-59588 | 50 |
| TH606 | UNC | 15/32-32 US-2B | A | .625H | 0,219" | 0,885" | Siliconen AA-59588 | 50 |
| TH607 | UNC | 15/32-32 US-2B | A | .625H | 0,219" | 1,09" | Siliconen AA-59588 | 50 |

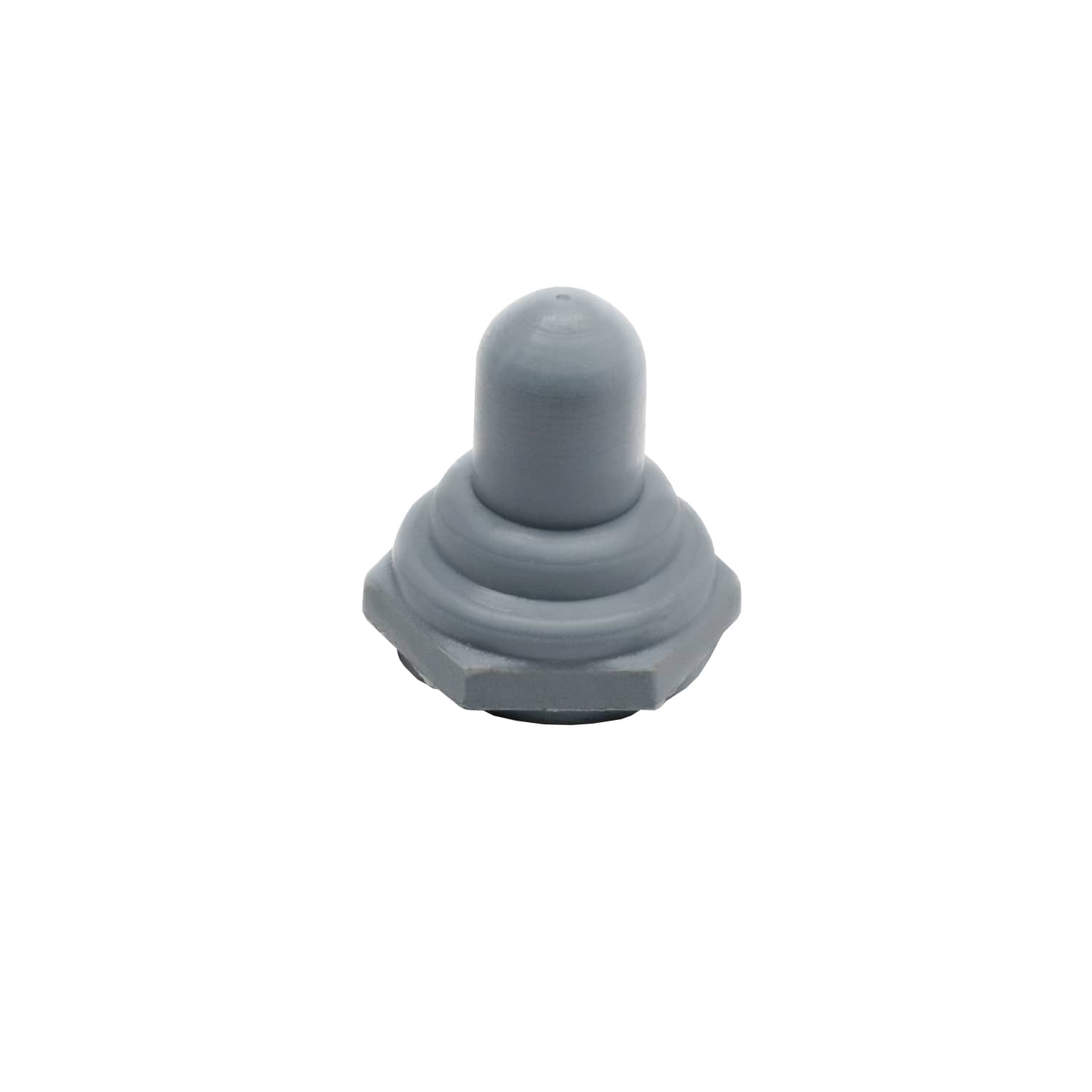

| TH608 | UNC | 15/32-32 US-2B | A | .625H | 0,204" | 0,745" | Siliconen AA-59588 | 50 |
| TH609 | UNC | 15/32-32 US-2B | A | .625H | 0,219" | 0,945" | Siliconen AA-59588 | 50 |
| TH610 | Metriek | M12 x 1,00 | A | .625H | 0,219" | 0,945" | Siliconen AA-59588 | 50 |
| TH611 | Metriek | M12 x 1,00 | A | .625H | 0,219" | 0,885" | Siliconen AA-59588 | 50 |

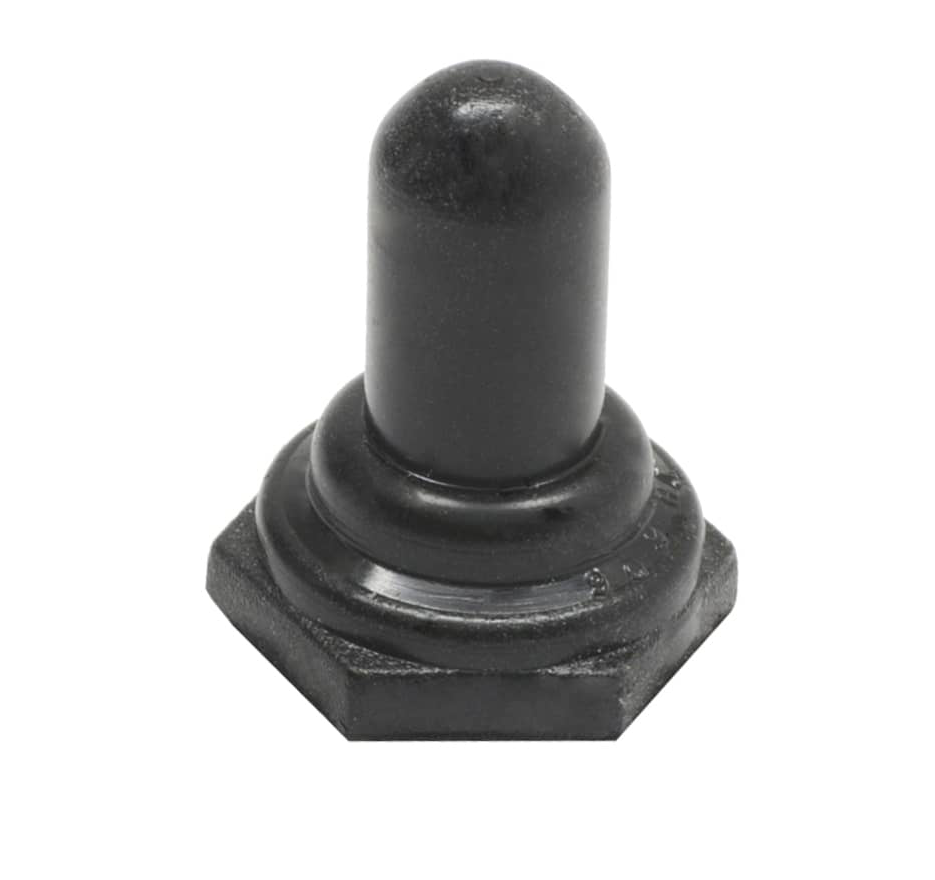

| TH612 | UNC | 15/32-32 US-2B | A | .625H | 0,400" | 1,3" | Siliconen AA-59588 | 50 |
| TH613 | Metriek | M12X0,75 | A | .625H | 0,219" | 0,945" | Siliconen AA-59588 | 50 |
| TH614 | UNC | 1/4-32 UNEF-2B | A | .375H | 0,071" | 0,500" | Siliconen AA-59588 | 50 |
| TH615 | UNC | 7/16-32 VN-2B | C | .625H | 0,240" | 0,412" | Siliconen AA-59588 | 50 |
| TH616 | UNC | 7/16-32 VN-2B | A | .625H | 0,219" | 0,885" | Siliconen AA-59588 | 50 |
| TH617 | Metriek | M12X0,75 | A | .625H | 0,219" | 0,885" | Siliconen AA-59588 | 50 |
| TH618 | UNC | 1/2-32 US-2B | A | .625H | 0,219" | 0,885" | Siliconen AA-59588 | 50 |
| TH619 | UNC | 1/2-32 US-2B | C | .625H | 0,240" | 0,412" | Siliconen AA-59588 | 50 |
| TH622 | UNC | 15/32-32 US-2B | A | .625H | 0,300" | 1,16" | Siliconen AA-59588 | 50 |
| TH624 | UNC | 1/2-32 US-2B | A | .625H | 0,219" | 1,09" | Siliconen AA-59588 | 50 |
| TH627 | UNC | 1/4-40 US-2B | A | 0,375H | 0,118" | 0,665" | Siliconen AA-59588 | 50 |
| TH628 | UNC | 10-48 US-2B | C | 0,323H | 0,037" | 0,228" | Siliconen AA-59588 | 50 |
| TH625 | UNC | 15/32-32 US-2B | A | 0,625H | 0,256" | 0,885" | Siliconenrubber voldoet aan AA-59588, GR 62 | 50 |
| TH626 | Metriek | M12X0,75 | A | 0,625H | 0,219" | 1,09" | Siliconenrubber voldoet aan AA-59588, GR 62 | 50 |
